长沙县石常中学宿舍楼及食堂太阳能热水系统工程

长沙县石常中学宿舍楼及食堂太阳能热水系统工程

全国咨询热线:
4009987176

详情介绍:

本项目为长沙县北山镇石常中学新建男、女生宿舍及食堂兼风雨操场楼太阳能热水系统设备的供货、安装、调试、验收、售后服务、培训等交钥匙工程。

长沙县北山镇石常中学要求在男、女生宿舍及食堂三栋建筑各安装一套太阳能热水系统,供应学生洗浴及食堂厨房的日常生活用热水。其中男、女生宿舍分别设计每天提供55℃热水8吨;食堂设计每天提供55℃热水4吨。

宿舍太阳能热水工程

学校宿舍太阳能热水工程

男、女生宿舍楼屋顶太阳能热水系统工程

屋顶太阳能热水系统工程

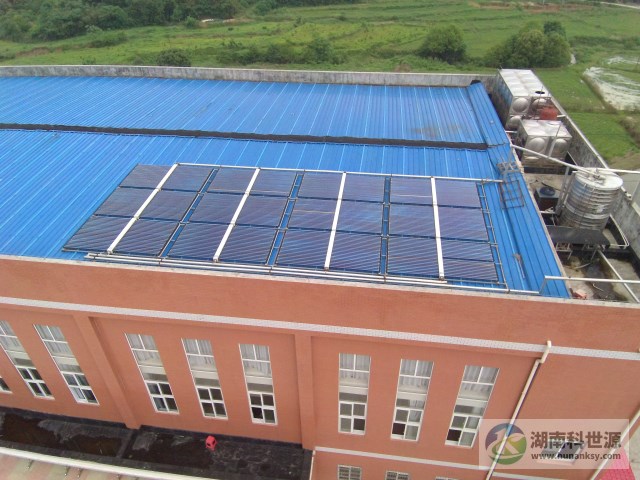

食堂兼风雨操场楼屋顶太阳能热水系统工程

每套系统均由太阳能真空管集热器模块集热系统+热水加压循环系统+控制系统+电辅助热源空气源热泵电加热系统组成;

太阳能热水系统设计配置情况说明

(1)男、女生宿舍楼,两栋建筑相同,用水情况也基本相同,采用相同的配置。

男、女生宿舍楼每栋宿舍日用热水量为8吨,配置Φ58mm*1800mm*50支型真空管太阳能集热器(真空管内管为梅花形)27组,每组50支真空管,每组集热器集热面积约为6.5平方米,每栋宿舍楼配置集热面积175.5平方米,可达到相关标准及满足日供55℃热水8吨的要求。每栋宿舍楼各配置一台空气源热泵作为辅助热源设备,空气源热泵单台制热量38KW。其它相关配辅件及材料等详见货物清单,采用相关国标产品、知名品牌产品,以满足要求。


斜屋面真空管太阳能热水工程

斜屋面真空管太阳能热水工程

斜屋面真空管太阳能热水工程


(2)食堂楼配置

食堂楼每天日用热水量约为4吨,配置Φ58mm*1800mm*50支型真空管太阳能集热器(真空管内管为梅花形)9组,每组50支真空管,每组集热器集热面积约为6.5平方米,配置集热面积58.5平方米,可达到相关标准及满足日供55℃热水4吨的要求。另配置一台空气源热泵作为辅助热源设备,空气源热泵单台制热量19.8KW。其它相关配辅件及材料等详见货物清单,采用相关国标产品、知名品牌产品,以满足要求。

title

太阳能集热器、热水储热水箱、循环泵、空气源热泵等设备均设置在各栋的建筑屋面。太阳能与空气源热泵相结合,当太阳能光照不足时,太阳能起到了提高基础水温的作用,不足的部分可以通过空气源热泵继续加热,最大化地利用太阳能。

集热循环系统采用直接循环水介质;防冻采用循环防冻措施。热水供应系统竖向不分区,采用机械强制循环直接供水系统。
